Seit über 40 Jahren habe ich mein Hobby Elektronik. Mit Erfolg entwerfe ich Audio Schaltungen mit LTspice.

LTspice ist ein sehr gutes Werkzeug, um eigene Schaltungen zu entwickeln, Schaltungen anderer zu überprüfen.

Der Klang von Geräten kann sehr unterschiedlich sein, testen Sie vor dem Kauf. Um den Klang nicht zu verfärben,

halte ich die Signalwege so kurz wie möglich und suche beste Bauelemente aus.

Was vor 40 Jahren noch ein großer Traum war, daran habe ich jetzt jeden Tag Freude.

Auf meinem Rechner existieren genug neue Ideen. Wer komplett etwas eigenes bauen möchte, einfach fragen und Ihre Wünsche äußern. Vielleicht haben Sie exotische Ideen, sind sich nicht sicher. Gerne rechne ich das mit LTspice aus. Natürlich fertige ich Ihnen auch die Leiterplatten.


Nobody is perfect, suche ständig exotische LTspice Modelle.



                           Mein Spezialgebiet ist die OTL Technik

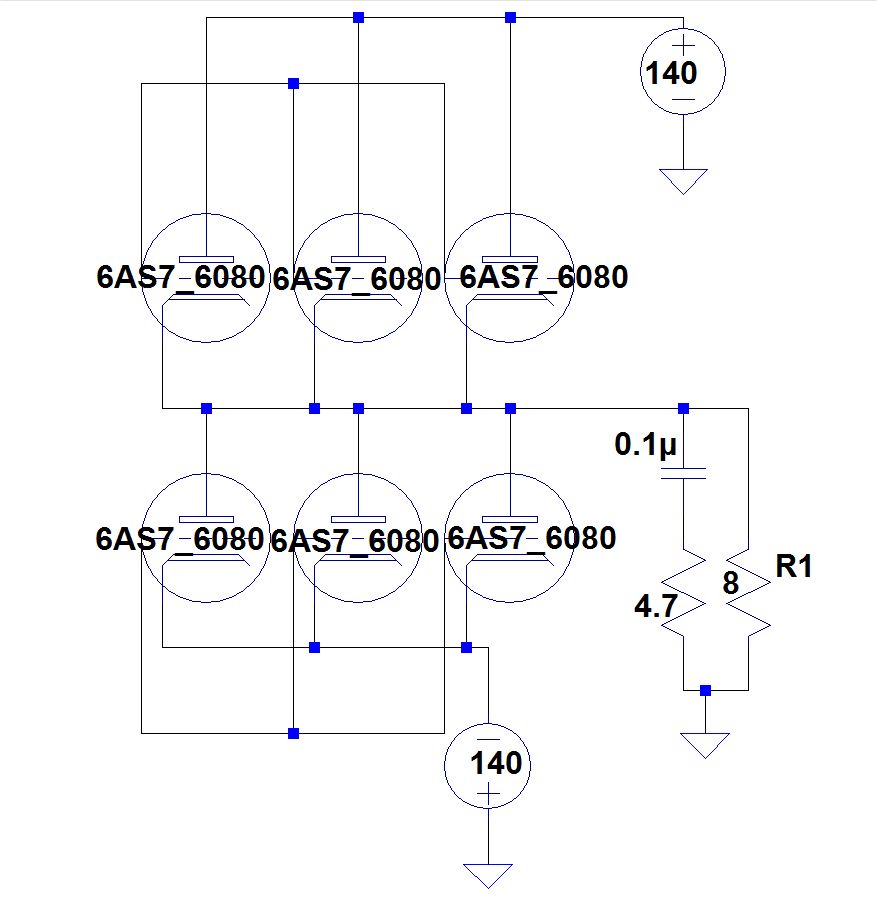

                      OTL Technik

OTL= output transformer less, also ein Verstärker ohne Ausgangsübertrager

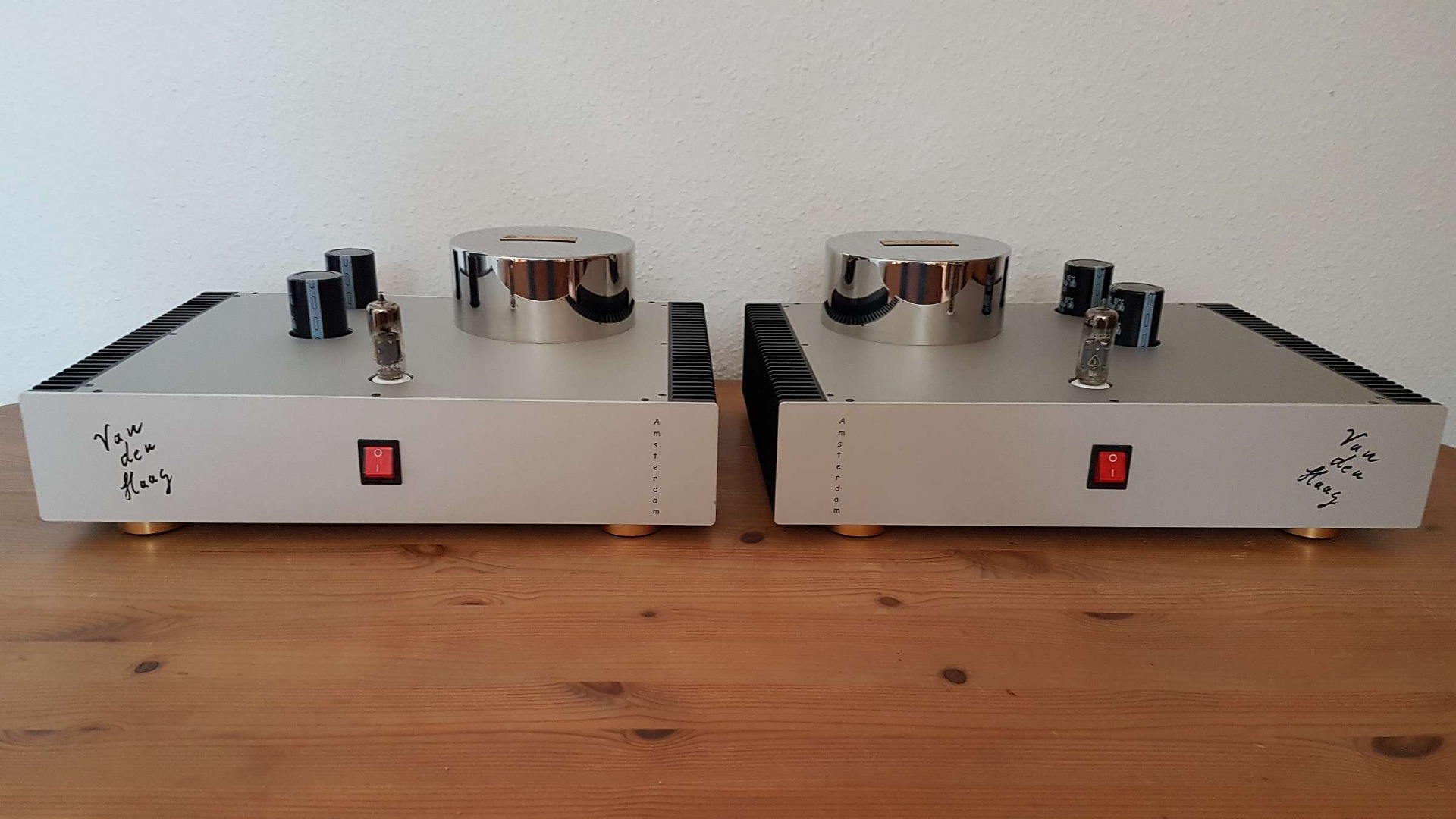

Durch den Bau der Monoblöcke bin ich natürlich ein großer Fan der OTL Technik geworden. Was mich überzeugt ist der Klang eines OTL. Der Lautsprecher ist direkt an der Röhre angeschlossen. Eine Übertragung ab 1Hz ist möglich. Die Ausgangsübertrager müssen sehr gut und großzügig ausgelegt sein, um annähernd an den Klang eines OTL zu kommen. Eine Lautsprecherschutzschaltung ist bei einem OTL unbedingt nötig! Gern sind Neulinge dieser Technik willkommen, selbstverständlich auch Experten zum Austausch. Auf jeden Fall ein spannendes Thema ist die OTL Technik.


LTspice Entwicklung

Niemand ist perfekt, gern lerne ich dazu. Durch den Bau des Macovski Verstärkers und gleichzeitiger Simulation am PC, weiß ich, daß ich mich auf LTspice verlassen kann. Hier die Macovski Vorstufe.

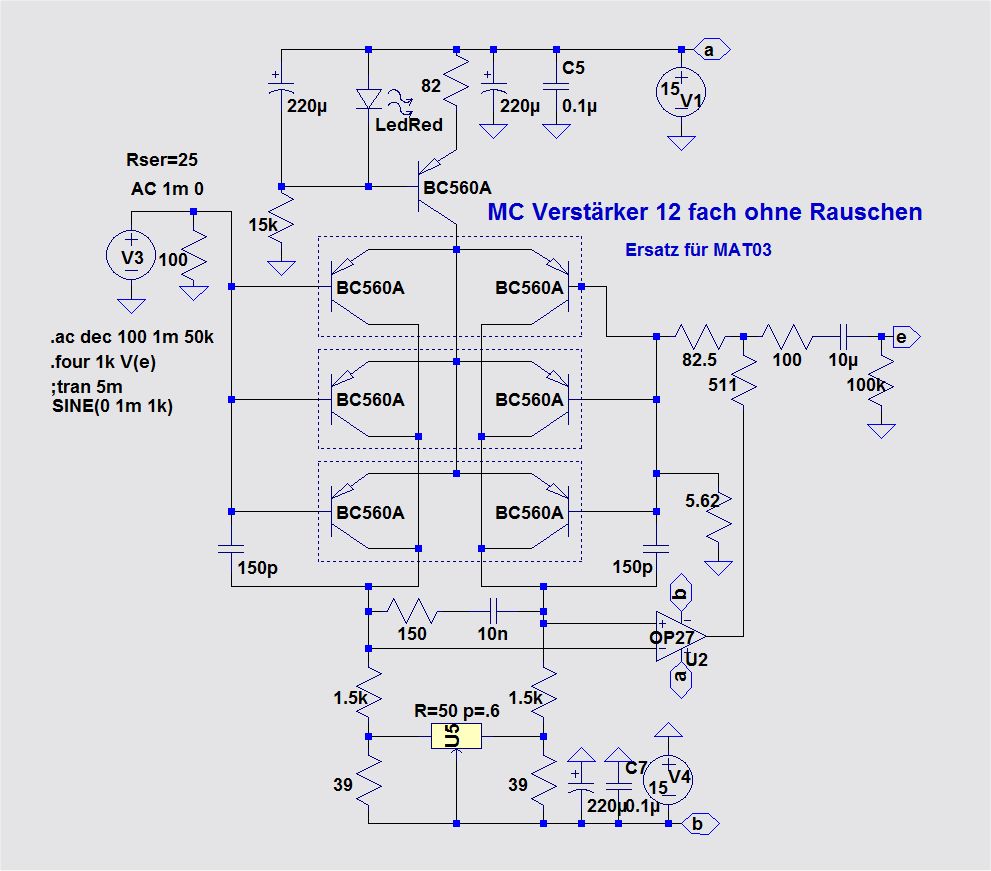

MC Vorverstärker

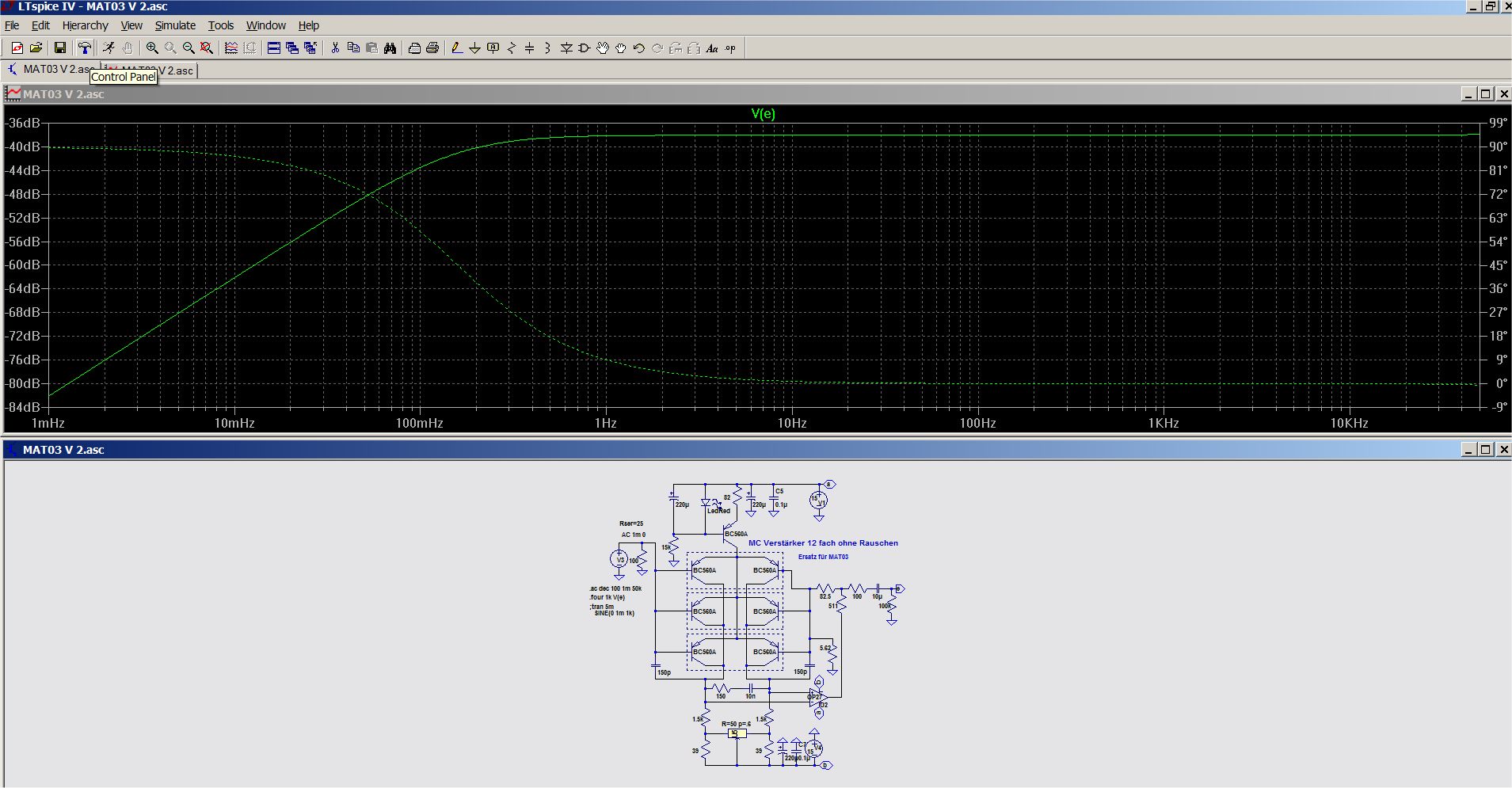

Der MAT03 wurde abgekündigt. Schade, da es sehr gute Schaltungen mit ihm gab. Hier ein Beispiel eines MC Vorverstärkers. Mit LTspice konnte ich die besten Transistoren dafür ermitteln. So funktioniert die Schaltung sehr gut an Verstärkung und einem sehr guten Frequenzgang.

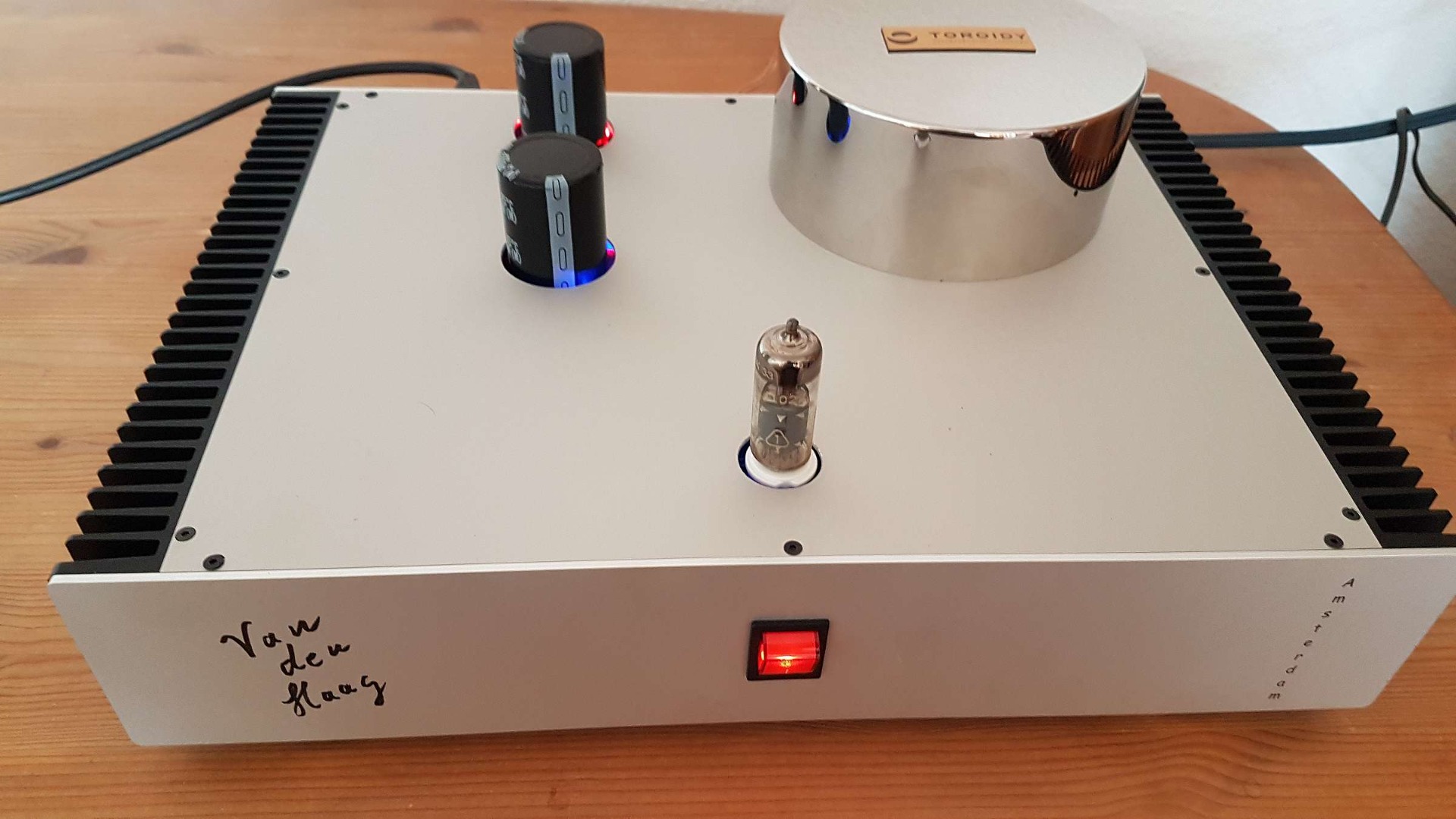

Hybrid

Um LTspice und meine eigene Arbeit zu überprüfen, entwickelte ich einen Hybrid.
Überraschend gut ist das im Programm gelungen. Die Verstärkung und der Frequenzgang sind bestens.
Mächtig Freude hatte ich am Klang dieser Schaltung.  Ein Wahnsinn, was alles möglich ist mit LTspice.

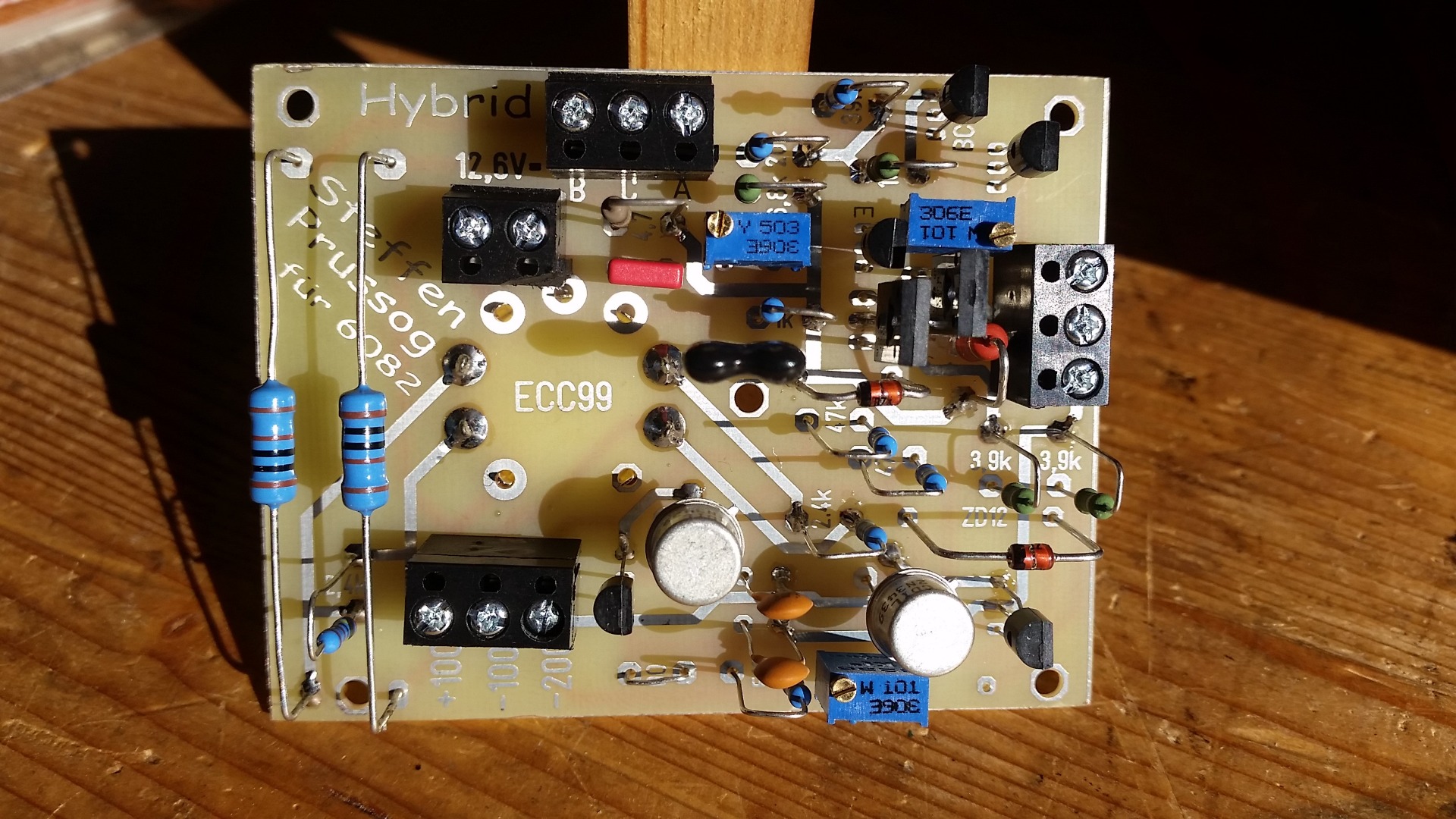

Hier die Probeplatine, eine Treiberstufe für die Röhrenendstufe.  Die Platine ist noch nicht optimiert.

Target

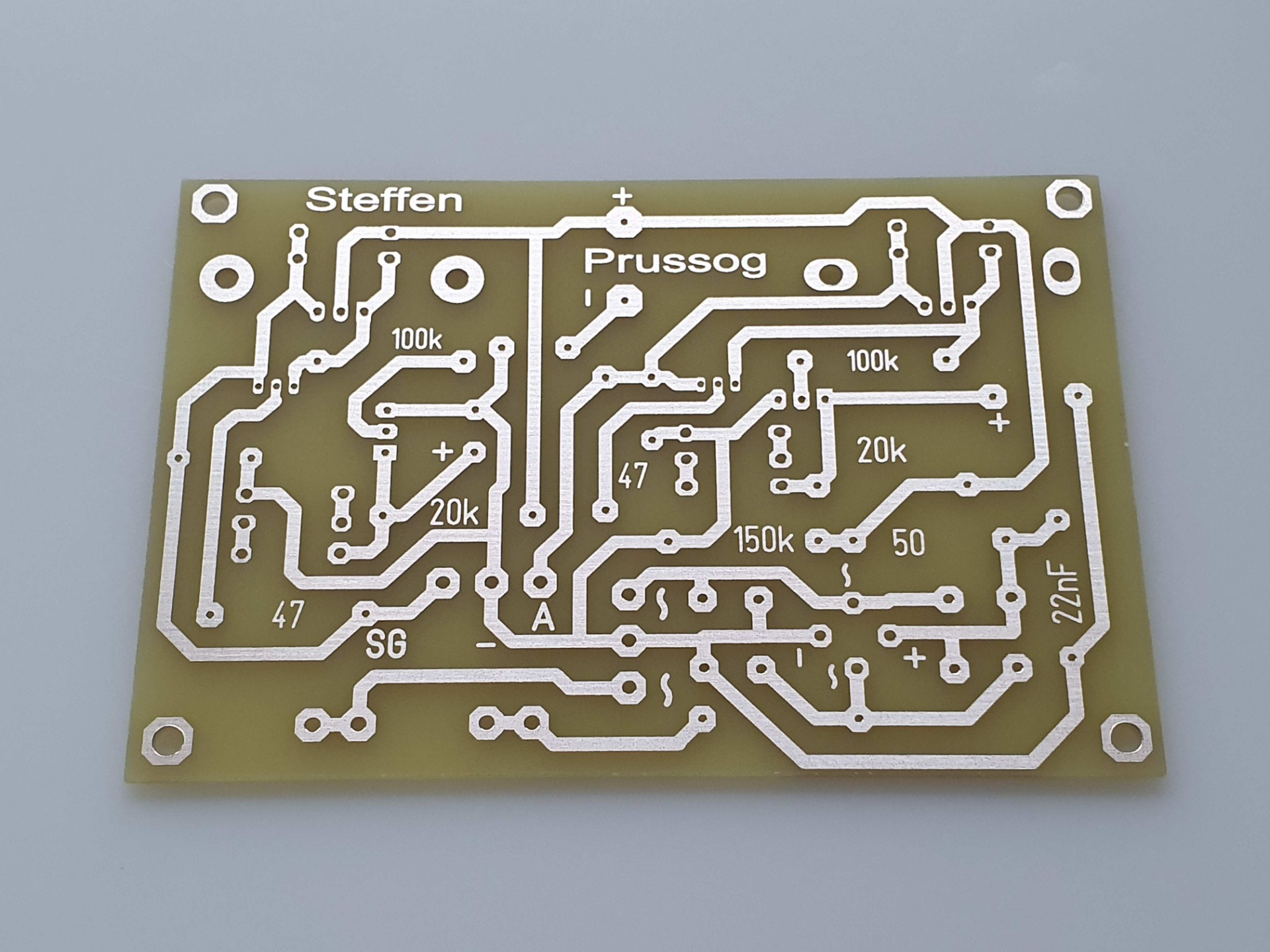

Sehr gerne entwerfe ich Platinen und zeichne sie am PC. Die gezeigte Entwicklung am PC ist doppelseitig. Darunter die fertige Platine und ein Beispiel für einlagig.

Professionelle und günstige Anfertigung bei www.platinenbelichter.de

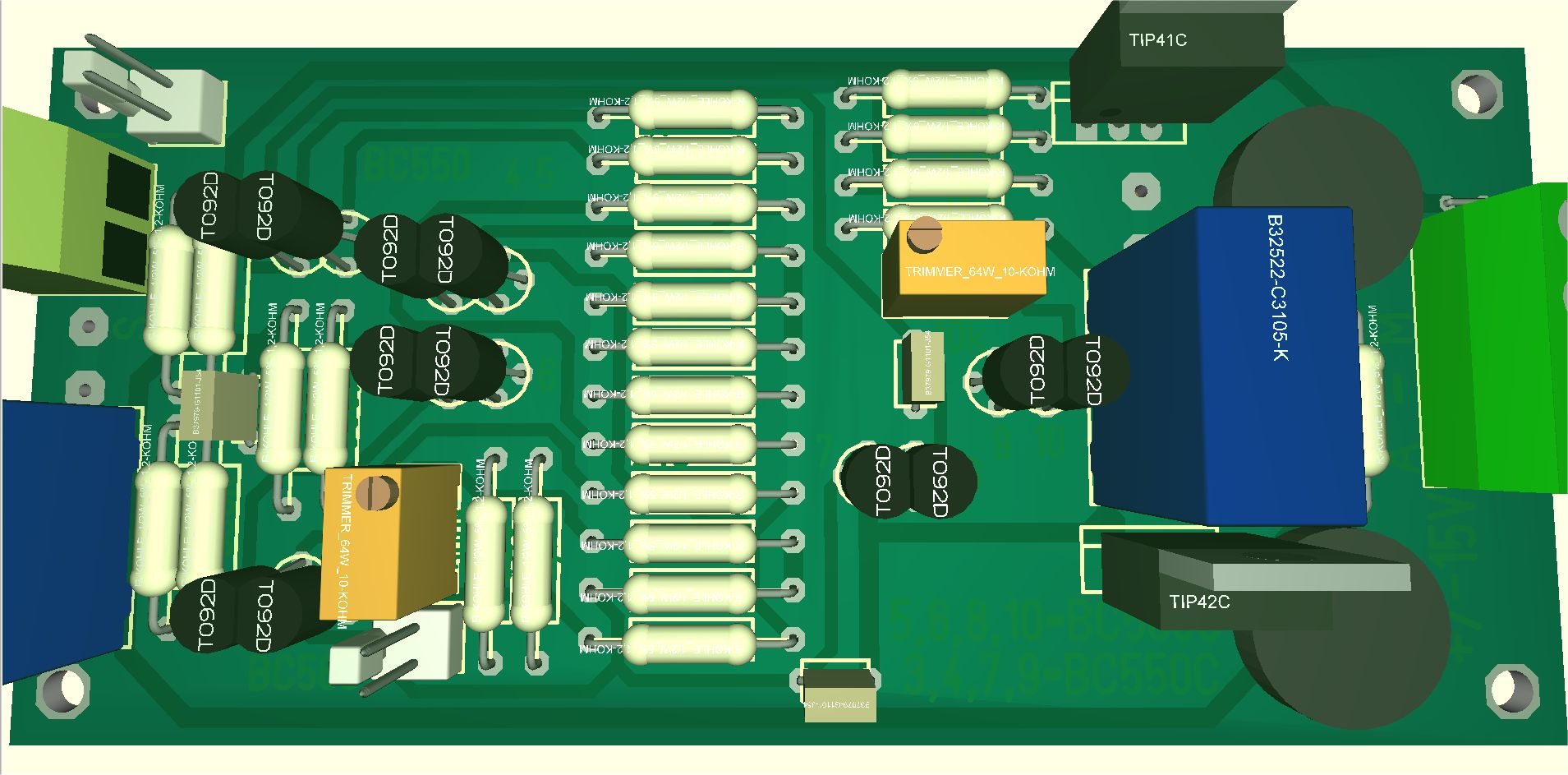

3D Ansicht in Target

        Entwicklung eines Vorverstärkers


Alte Schätze

Es ist mir ein Bedürfnis, sehr alte und ehrwürdige Radios zu restaurieren. Hier Osram New Music Magnet 4, ohne Gehäuse. Radios vor 1930 kaufe ich gerne auf. Machen Sie Bilder von Ihrem Gerät und senden Sie mir bitte die Preisvorstellung.

Nachbau von Radios

Hier ein Hopperdizel Detektorempfäger

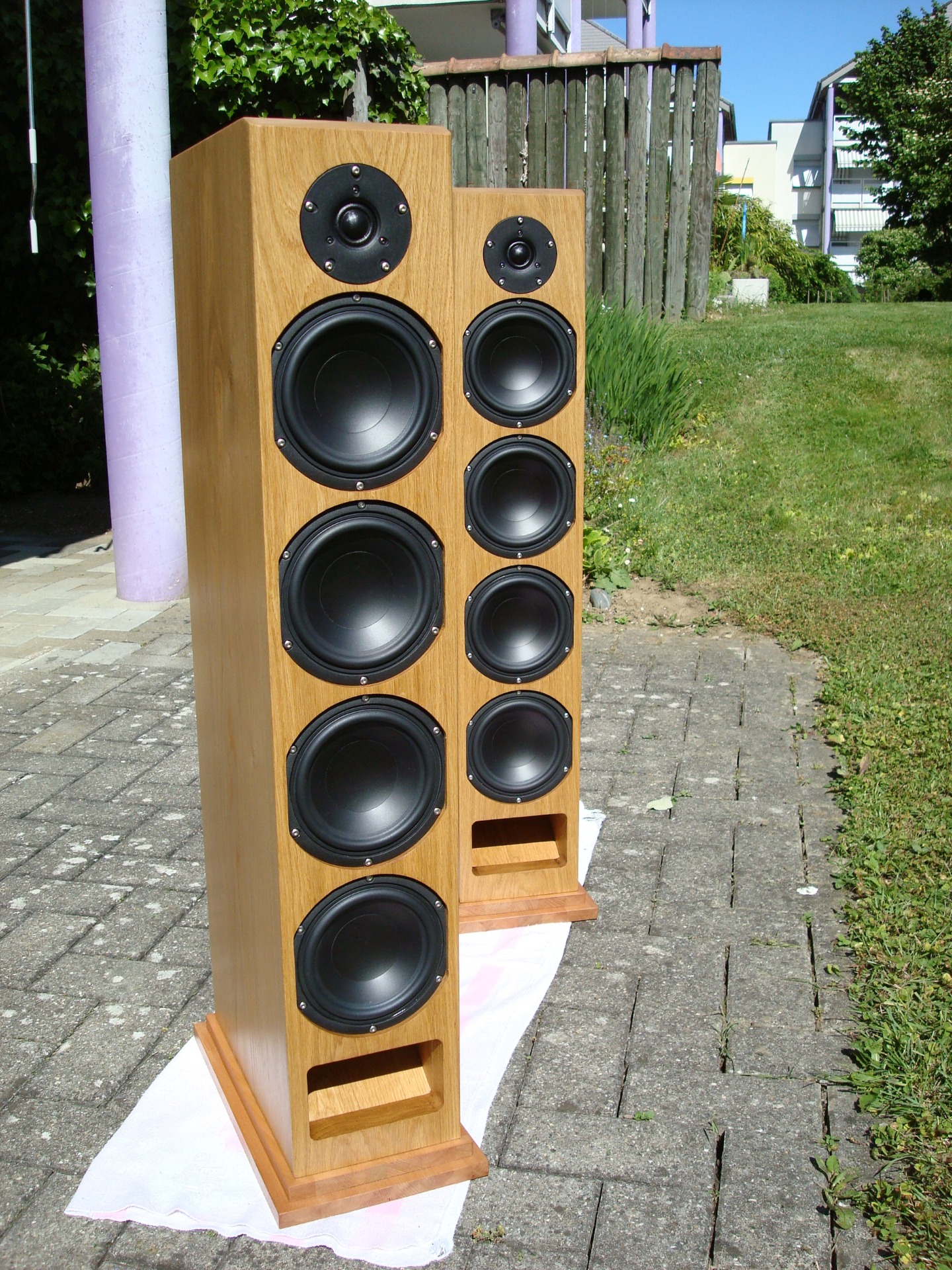

Lautsprecherboxen

Nur wer es selbst macht, weiß was er hat. Bei diesen Echtholzboxen wurde weder Mühe noch Kosten gescheut. Amerikanische helle Eiche ist das Holz. Es ist weit härter als die Eichen in Europa.

Temperance III von Newtronics ist das Vorbild und wurde als gerade Box gebaut.  Im Bereich des Höhenlautsprecher wurden noch ein paar Feinarbeiten verrichtet. Der ganze Bau hat sich gelohnt. Die Box überzeugt mit brillianten Höhen und straffen Baß.
